北京展會搭建施工圖繪制標準及注意事項

北京展臺搭建的施工圖繪制有著嚴格的標準和要求。這些標準旨在確保展臺的結構安全、展示效果以及觀眾的通行安全。以下是關于北京展會搭建施工圖繪制的常規標準和展臺結構安全標準的詳細注意事項。

一、常規施工圖標準

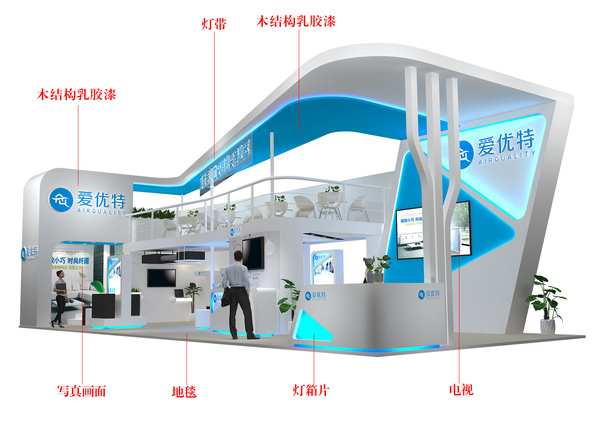

展臺搭建的平面圖應全面展示展臺的布局，包括展品擺放區域、觀眾流線、洽談區、休息區等功能分區。結構圖需詳細展示展臺的結構組成，包括承重結構、連接節點等，確保結構的安全性和穩固性。   平面圖與結構圖應相互對應，確保施工的準確性和一致性。剖面圖應詳細展示展臺在垂直方向上的結構組成和分層情況，包括各層高度、樓面和地面的構造等。立面圖應表現展臺各個立面的詳細設計，如墻面材料、窗戶位置、門洞尺寸等，以體現展臺的整體外觀和細節設計。剖面圖和立面圖應相互補充，共同構成展臺的完整三維視圖。 3.   節點詳圖應詳細展示展臺的關鍵連接節點和構造細節，如梁柱連接、節點加固等。 施工做法說明應明確展臺搭建的施工步驟、材料選用、工藝要求等，確保施工過程的規范性和安全性。施工圖中的尺寸標注應準確無誤，符合國家建筑標準和行業規范。 材料標注、天花標注、軟裝標注等應清晰明了，避免遺漏和重復。標注符號和字體應規范統一，確保圖紙的可讀性和易理解性。

二、展臺結構安全標準注意事項展臺的設計和施工需符合國家建筑安全標準，特別是搭建二層展臺時，必須提供詳細的結構圖，并加蓋相關資質設計院審核章及國家一級注冊結構工程師印章。展臺各連接點及整體結構需牢固可靠，以防止意外事故的發生。展臺施工圖需要考慮展覽陳列的需求，如展品尺寸、顏色、燈光等因素，以確保展覽效果的最佳呈現。展臺設計應充分考慮展品展示、觀眾流線、洽談交流等功能需求，確保觀眾能夠順暢流動，提升觀展體驗。展臺結構不得遮擋展館內的消防設施、電氣設備、緊急出口和觀眾通道。搭建地臺時，需在展位范圍內部地臺邊緣處設置緩坡通向公共通道，防止地臺與地面的落差造成人身傷害。展臺應配備合格、完好、有效期內的滅火器具，并確保其易于拿取和使用。優先使用符合環保標準的材料，如防火金屬甲板等達到B1級防火要求的材料。展臺搭建過程中應減少浪費，盡量使用可回收和可再利用的材料。

綜上所述，北京展會搭建施工圖的繪制需遵循常規施工圖標準和展臺結構安全標準注意事項。通過確保平面圖與結構圖的完整性、剖面圖與立面圖的詳細程度、節點詳圖和施工做法說明的清晰性以及信息標注的規范性，可以確保施工圖的準確性和可讀性。同時，考慮展覽搭建的特殊性和通行安全要求，可以確保展臺的結構安全、展示效果以及觀眾的通行安全。
